Si pasa por delante de cualquier edificio con fachada de cristal en una tarde luminosa, podrá sentir el problema. La luz del sol atraviesa el acristalamiento, incide en una superficie interior y se convierte en calor que luego el sistema de refrigeración tiene que eliminar. El sombreado arquitectónico es la práctica de interrumpir esa secuencia antes de que comience. También es uno de los pocos movimientos de diseño que mejora la comodidad de los ocupantes, reduce la demanda de energía y al mismo tiempo da carácter a la fachada.
Esta guía analiza cómo las estrategias de sombreado cambian con la orientación, dónde encajan las telas recubiertas y las pantallas de malla junto con las rejillas y aletas, y qué vale la pena verificar antes de especificar un textil para una instalación de sombreado permanente.
Qué aporta el sombreado arquitectónico a un edificio
Un dispositivo de protección solar intercepta la radiación solar directa antes de que llegue al acristalamiento o a la pared. Siguen tres beneficios. En primer lugar, la ganancia de calor solar disminuye, por lo que la planta de refrigeración puede ser más pequeña y funcionar durante menos horas al año. En segundo lugar, se controla el deslumbramiento, lo cual es más importante de lo que mucha gente espera en oficinas, aulas y salas donde las pantallas y las superficies de trabajo se encuentran cerca de las ventanas. En tercer lugar, la propia fachada y los materiales detrás de ella están protegidos: los revestimientos, selladores y acabados interiores envejecen más lentamente cuando no se exponen al sol directo.
El sombreado no es simplemente una cuestión de cubrir el vidrio. Un dispositivo bien pensado bloquea el sol de verano en ángulo alto mientras deja pasar el sol de invierno en ángulo bajo, y aún admite suficiente luz natural para que el espacio se sienta abierto. El exceso de sombra es un verdadero modo de fallo: las habitaciones se oscurecen, la iluminación artificial se enciende y la energía ahorrada en refrigeración se gasta nuevamente en lámparas.
Por qué la orientación impulsa cada decisión sobre sombreado
Debido a que el sol sigue una trayectoria predecible, la orientación le dice más sobre la respuesta correcta de sombreado que casi cualquier otro factor por sí solo. La siguiente tabla resume la lógica que aplican la mayoría de los diseñadores en el hemisferio norte; en el hemisferio sur, el norte y el sur simplemente intercambian roles.
| Orientación de fachada | Desafío solar | Enfoque de sombreado que suele funcionar. |
|---|---|---|
| sur | Sol alto de verano, sol bajo de invierno | Persianas horizontales fijas, voladizos o marquesinas de listones de tamaño adecuado para admitir el sol del invierno. |
| Este y Oeste | Sol de ángulo bajo por la mañana y al final de la tarde. | Aletas verticales, entramados profundos, pantallas enrollables de malla móviles o paneles textiles deslizantes |
| Norte | Luz mayormente difusa, además de sol de verano bajo cerca del amanecer y el atardecer. | Sombreado mínimo; estantes luminosos y control local del deslumbramiento cuando sea necesario |
| Claraboyas y atrios | Sol alto durante gran parte del día | Rejillas de lamas exteriores, marquesinas de tela o mamparas tensadas sobre el acristalamiento |
Las elevaciones este y oeste son las difíciles. El sol llega casi en horizontal, por lo que un simple desplome sirve de poco y la ganancia solar coincide con la parte más calurosa de la tarde. Aquí es donde las mamparas móviles y las mallas textiles ganan su lugar, porque pueden desplegarse cuando el sol está bajo y retraerse cuando no está bajo el sol.
Comparación de sombreado fijo, móvil y textil
Dispositivos fijos
Persianas, brise-soleil, voladizos y aberturas profundamente empotradas no tienen partes móviles, motores ni contrato de mantenimiento. Son la opción predeterminada para edificios públicos donde la confiabilidad es importante y pueden dimensionarse con precisión a partir de los datos de la trayectoria solar. Su debilidad es la inflexibilidad: están configurados para una condición de diseño y no pueden responder cuando cambia el clima, la estación o el uso de una habitación.
Sistemas operables y retráctiles.
Los ocupantes o un sistema de gestión del edificio pueden ajustar las cortinas enrollables, las mamparas correderas, los toldos retráctiles y las aletas giratorias. Se adaptan bien a los cambios de ángulo del sol y se pueden retirar cuando la luz del día o la vista importan más que el aumento de calor. La compensación es igualmente clara: los motores, las orugas, los sensores y el tejido necesitan mantenimiento, y una pantalla defectuosa es una falla muy visible.
Sombreado de tela y tracción.
Los textiles recubiertos se encuentran entre esas dos posiciones. Una marquesina de membrana tensada abarca un área grande con muy pocos soportes, por lo que puede dar sombra a una plaza, una pasarela, un estacionamiento, la explanada de un estadio o la explanada de un aeropuerto sin llenar el espacio con columnas. El material es liviano, se compacta para el transporte y se le pueden dar formas curvas que se endurecen una vez que la tela se pretensa. Las membranas recubiertas en el rango de 950 a 1250 g/m2 son la opción habitual para estructuras exteriores permanentes, porque el revestimiento resiste la luz ultravioleta y la acumulación de suciedad durante años en lugar de estaciones.

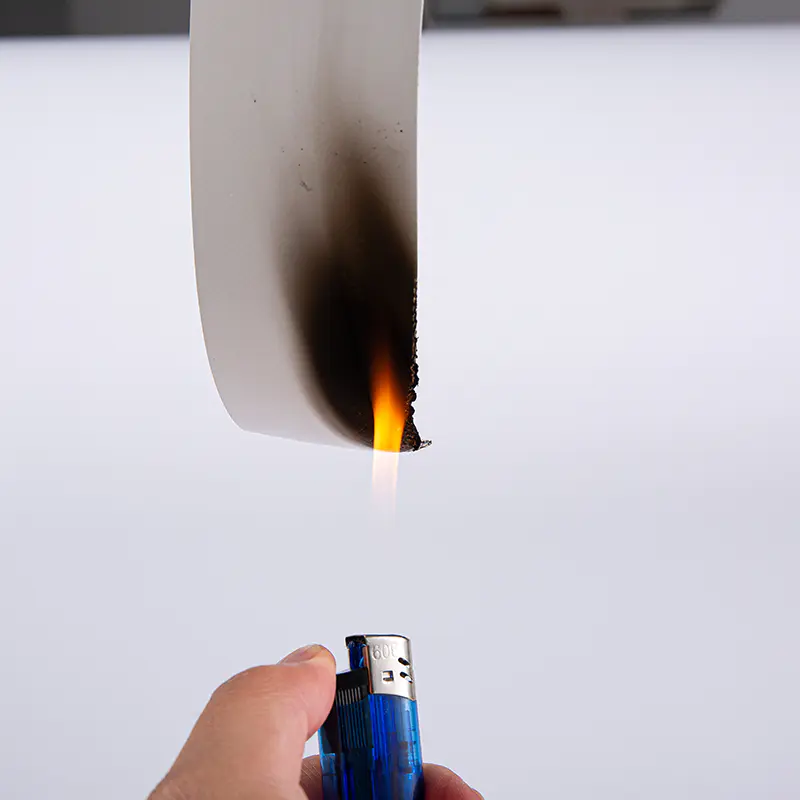

Tejido de membrana extensible PVDF 1100G R-515 Membrana de poliéster recubierta de PVC de 1100 g/m2 con laca de PVDF para estructuras tensadas permanentes, que ofrece alta resistencia y rendimiento de autolimpieza. Ver producto → Pantallas de malla: sombrear sin perder la vista
No todos los problemas de sombra necesitan un techo sólido. Cuando una perspectiva o una brisa importan más que el máximo control solar, una pantalla de malla tejida suele ser la mejor respuesta. El número clave es el factor de apertura, que es el porcentaje de la superficie de la tela que está abierta. Una malla con aproximadamente entre un 30 y un 50 por ciento de apertura filtra una parte útil de la radiación directa y suaviza el deslumbramiento, al mismo tiempo que permite a los ocupantes ver el horizonte y dejar pasar el aire, lo que también reduce la presión del viento sobre las fijaciones y el marco de soporte.
Dos mallas recubiertas pueden parecer idénticas en un muestrario y comportarse de manera muy diferente en una fachada, porque el tejido, el peso del recubrimiento y el acabado de la superficie influyen en cómo la pantalla filtra la luz. Una breve descripción de Cómo se clasifican y utilizan las telas de malla Vale la pena leerlo antes de seleccionar materiales para una pantalla solar.
Tejido de malla de poliéster recubierto de PVC 400G para sombrilla exterior Malla de poliéster recubierta de PVC de 400 g/m2 para toldos de exterior, con circulación de aire, múltiples colores y medidas personalizables para proyectos de protección solar. Ver producto → El sombreado como segunda piel en la fachada
Otro uso de la malla revestida tiene menos que ver con el acristalamiento y más con la pared misma. Una capa de malla tensada mantenida a corta distancia delante de una fachada crea una segunda piel ventilada. Protege la pared del sol directo, por lo que la temperatura de la superficie se mantiene más baja y se almacena menos calor en la estructura; oculta equipos de servicio, tuberías de agua de lluvia y rejillas de ventilación; y le da cierta profundidad y patrón a una elevación grande y plana. Debido a que la malla está abierta, la pared detrás de ella aún puede secarse y la pantalla agrega muy poco peso al marco.
Tejido de malla de PVC 400G para decoración de paredes exteriores Malla de poliéster recubierta de PVC de 400 g/m2 para fachadas ventiladas de edificios, que combina resistencia a la intemperie, resistencia al desgarro y transpirabilidad para la decoración de paredes exteriores. Ver producto → Comparación de las principales familias de telas para sombreado
La mayoría de los textiles para dar sombra comparten el mismo esqueleto: un tejido base de poliéster tejido , ya sea sólido o de malla, con un revestimiento de polímero que une el tejido y lo protege de la luz solar y el agua. Lo que importa en la etapa de especificación es la química del recubrimiento, el peso del tejido y la apertura.
| Familia de telas | Peso típico | Más adecuado para | que aporta |
|---|---|---|---|
| Tejido de malla recubierto de PVC | 280 a 400 g/m2 | Persianas enrollables, protectores solares, mamparas de fachada. | Apertura, control del deslumbramiento, permeabilidad al viento. |
| Tela para carpas y tiendas recubierta de PVC | 650 a 850 g/m2 | Toldos, marquesinas, cubiertas para eventos y mercados. | Resistencia al agua, opciones de bloqueo, costuras soldables |
| Membrana arquitectónica de PVDF o acrílico | 950 a 1250 g/m2 | Estructuras de sombreado permanentes a la tracción. | Estabilidad UV a largo plazo, alta resistencia a la tracción, superficie fácil de limpiar |
Una lista de verificación de especificaciones prácticas
Ya sea que la mampara acabe en la ventana de una escuela o en una terminal de transporte, las mismas preguntas tienden a decidir si la instalación sigue luciendo bien después de cinco veranos.
- Comience a partir de datos de la trayectoria solar del sitio real en lugar de una fotografía de otro proyecto.
- Fija el factor de apertura o la transmisión de luz que necesitas antes de decidirte por un color.
- Decida con anticipación si la pantalla debe ser retráctil y planifique el acceso para mantenimiento al mismo tiempo.
- Pregunte sobre el tipo y el peso del recubrimiento, no solo sobre el peso total de la tela. Dos tejidos del mismo peso pueden envejecer de forma muy diferente.
- Compruebe la resistencia a la tracción, al desgarro y a la resistencia de las costuras frente a la carga del viento en los puntos de fijación.
- Confirme el comportamiento frente al fuego según el código local y obtenga la evidencia de la prueba por escrito.
- Planifique la limpieza desde el principio: detergente suave, cepillo suave, sin disolventes agresivos y control visual de los bordes tensados dos veces al año.
Lo que vemos desde el lado de la fábrica
Nuestra propia experiencia en este campo comenzó en 2010 en Haining, donde se recubren tejidos con base de poliéster con sistemas de PVC, PVDF y acrílico para estructuras de membranas, carpas, toldos y mamparas industriales. En ese lado de la cadena de suministro, el error más común es especificar un tejido a partir de una fotografía o únicamente de un número de peso. El peso te dice cuánto material hay; no dice nada sobre cómo se formuló el recubrimiento, qué tan apretada se tejió la tela base o cómo se terminarán los bordes.
Si un proyecto de sombreado se encuentra en las primeras etapas, la orientación, el espacio entre los puntos de fijación y la apertura que desea son los detalles que vale la pena resolver primero. Para cualquiera que quiera comparar especificaciones directamente, los tejidos recubiertos que fabricamos cubren las tres familias descritas anteriormente, y las muestras físicas siguen siendo la forma más rápida de ver cómo se comporta una malla o una membrana con luz real.
El sombreado arquitectónico rara vez se reduce a un solo producto. Todo se reduce primero a la geometría y luego a un material que seguirá cumpliendo su función una década después. Si consigue la orientación y la apertura correctas, el resto de las especificaciones será considerablemente más fácil.
